Cum funcționează un electrolizor cloro-alcalin cu membrană? Înțelegerea logicii de bază a „membranelor, electricității și saramurii” din spatele produselor din procesul de producție cloro-alcalină

Introducere: Cheia producției moderne de clor-alcali nu este simpla „electrificare a saramurii”. Ci combinația controlată de membrane selective pentru ioni, reacții electrodice și saramură de înaltă puritate este cea care permite producerea fiabilă de clor, hidrogen și sodă caustică într-un singur sistem electrolitic. Înțelegerea modului în care funcționează un electrolizor îi ajută pe cumpărători să evalueze dacă un sistem propus este solid și ajută echipele operaționale să identifice mai rapid creșterea consumului de energie, scăderea purității sodei caustice sau durata de viață scurtă a membranei.

1. Un electrolizor cu membrană este în esență un reactor electrochimic separat prin membrană.

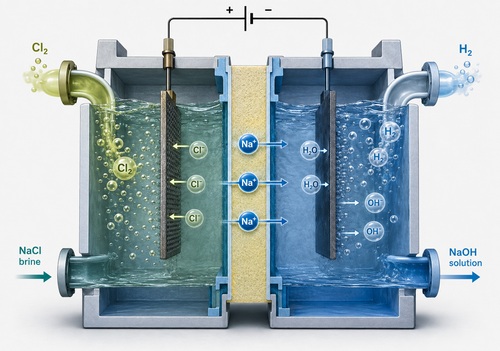

Saramura saturată purificată intră în compartimentul anodic. Sub curent continuu, ionii de clorură pierd electroni la anod pentru a forma clor gazos. În același timp, ionii de sodiu din saramură trec printr-o membrană selectivă de schimb cationic în compartimentul catodic. Apa deionizată este alimentată în mod normal pe partea catodului; după ce câștigă electroni la catod, formează ioni de hidrogen și hidroxid. Ionii de sodiu se combină apoi cu ionii de hidroxid pentru a forma o soluție de hidroxid de sodiu. Pe scurt, clorul este produs la anod, în timp ce hidrogenul și soda caustică sunt produse la catod. Membrană de schimb ionic clor-alcalin din mijloc este responsabil pentru „permiterea trecerii doar a ionilor corespunzători”. Acest transport selectiv împiedică clorul să intre în contact direct cu soda caustică în procesele moderne cu membrană celulară, reducând reacțiile secundare și îmbunătățind puritatea produsului.

2. De ce determină membrana eficiența electrolizorului și calitatea produsului?

O membrană schimbătoare de ioni clor-alcali de înaltă performanță este concepută pentru transport selectiv pentru cationi: permite Na+ să migreze de la anod la catod, suprimând în același timp migrarea inversă inutilă a moleculelor de Cl−, OH− și apă. Atunci când selectivitatea membranei scade, eficiența curentului poate scădea, conținutul de sare din soda caustică poate crește, iar consumul de energie per unitate de produs poate crește. În instalațiile reale, starea membranei este, de asemenea, afectată de impurități precum Ca2+, Mg2+ și Fe din saramură. Aceste impurități pot provoca murdărire, depuneri locale sau o rezistență electrică mai mare. Prin urmare, purificarea saramurii nu este o etapă secundară; este fundamentul funcționării stabile a celulelor cu membrană. Duritatea, solidele în suspensie și urmele de metale trebuie controlate astfel încât saramura care intră în electrolizor să rămână stabilă în timp, prelungind durata de viață a membranelor și electrozilor.

3. Adevărata provocare operațională este coordonarea curentului, temperaturii, concentrației și presiunii diferențiale.

Un electrolizor nu devine mai productiv sau mai economic doar pentru că curentul crește. Dacă densitatea curentului este prea mare, în timp ce debitul, temperatura sau starea membranei nu pot ține pasul, tensiunea celulei poate crește și poate apărea o încălzire localizată. Nivelurile de lichid și presiunea dintre compartimentele anodic și catodic trebuie, de asemenea, să rămână controlate; în caz contrar, permeabilitatea transmembranară și contaminarea încrucișată a produsului pot crește. Soda caustică care părăsește compartimentul catodic necesită de obicei o concentrare suplimentară pentru a îndeplini cerințele de concentrație din aval. Pentru clienții care achiziționează... Produse din procesul de producție a clorului-alcalinEvaluarea unui sistem ar trebui să depășească capacitatea nominală. De asemenea, ar trebui să ia în considerare consumul specific de energie, capacitatea de pretratare a saramurii, configurația suprafeței membranei, metoda de circulație, interblocările instrumentelor și datele de funcționare continuă pe termen lung.

4. Fiabilitatea electrolizorului provine din materiale și dintr-un sistem de întreținere.

Anodul funcționează într-un mediu cu conținut ridicat de clor pentru perioade lungi de timp, în timp ce partea catodică se confruntă cu condiții extrem de alcaline, care degajă hidrogen. Prin urmare, materialele echipamentelor, acoperirile, etanșările și structurile de fixare trebuie selectate pentru rezistență la coroziune și stabilitate pe termen lung. Dacă tensiunea celulei crește anormal, variația tensiunii dintre celule crește, clorura din produs crește, presiunea diferențială devine anormală sau separarea gaz-lichid se deteriorează, echipa trebuie să determine prompt dacă cauza este murdărirea membranei, activitatea mai scăzută a electrodului, probleme de calitate a saramurii sau blocarea etanșării și a canalului de curgere. Profesional Întreținerea echipamentelor clor-alcaline Nu ar trebui să se oprească la „înlocuirea pieselor”. Ar trebui să combine date despre tensiunea, debitul, temperatura, presiunea diferențială și analiza produsului pentru o diagnosticare sistematică, astfel încât defecțiunile care apar să poată fi identificate înainte de oprire.

5. Dintr-o perspectivă inginerească, un electrolizor cu membrană este un sistem puternic cuplat.

Rubri, o marcă a Hefei Sinopower Technologies Co., Ltd., pune accent pe compatibilitatea completă între pretratarea saramurii, electrolizoare, membrane schimbătoare de ioni și configurația electrozilor, precum și tratarea gazelor în aval, tratarea cu sodă caustică și asistență pentru întreținere în soluțiile legate de clor-alcali. Companiile care construiesc, extind sau modernizează instalații de clor-alcali pot afla mai multe despre soluțiile Rubri relevante la hfsinopower.com. În special, atunci când sistemele vechi prezintă un consum ridicat de energie, înlocuire frecventă a membranei, piese de schimb incompatibile sau cicluri de întreținere excesiv de lungi, este de obicei mai economic să se înceapă cu datele de proces și starea celulei înainte de a decide dacă se optimizează funcționarea, se reînnoiesc membranele și electrozii sau se efectuează o modernizare structurală, decât pur și simplu să se înlocuiască complet sistemul.

Întrebări frecvente | Întrebări frecvente privind achizițiile și operarea electrolizoarelor cloro-alcaline cu membrană

1. De ce crește treptat tensiunea celulei după ce un electrolizor a funcționat o perioadă de timp?

Cauzele frecvente includ murdărirea sau îmbătrânirea membranei, scăderea activității de acoperire a electrodului, controlul instabil al impurităților din saramură, scalarea canalului de curgere și temperaturile de funcționare în afara intervalului de proiectare. Comparați mai întâi modificările tensiunii individuale a celulelor și ale presiunii diferențiale, apoi combinați analiza saramurii, conținutul de sare din soda caustică și aspectul membranei pentru a determina cauza. Acest lucru evită înlocuirea unei membrane, ignorând în același timp problemele de calitate a apei din amonte.

2. Cât des ar trebui înlocuită o membrană de schimb ionic clor-alcalin?

Nu există un interval fix potrivit pentru fiecare instalație. Durata de viață a membranei este direct legată de puritatea saramurii, densitatea curentului, temperatura, controlul presiunii diferențiale, frecvența pornire-oprire și calitatea instalării. O practică mai bună este de a defini criteriile de durată de viață a membranei pe baza tendințelor în eficiența curentului, tensiunea celulei, calitatea sodei caustice și scurgerile transmembranare, mai degrabă decât înlocuirea membranelor doar în funcție de timpul de funcționare.

3. Ce este cel mai frecvent trecut cu vederea în timpul întreținerii echipamentelor clor-alcaline?

Cel mai frecvent pas trecut cu vederea este analiza datelor. Dacă personalul de întreținere înlocuiește doar garniturile, membranele sau electrozii fără a analiza tensiunea, debitul, temperatura, presiunea diferențială și indicatorii de produs din celulele anterioare defecțiunii, este probabil ca aceeași problemă să reapară. Personalul de întreținere ar trebui să verifice, de asemenea, purificarea saramurii, sistemele de circulație, calibrarea instrumentelor și logica de interblocare.

4. Pe lângă capacitate, ce ar trebui confirmat la achiziționarea unei noi instalații de clor-alcali?

Printre elementele cheie se numără capacitatea de pretratare a saramurii, mărcile și interschimbabilitatea membranei și electrozilor, structura celulei, densitatea curentului proiectată, consumul specific de energie așteptat, intervalul temperaturii de funcționare, logica de control automat, timpul de livrare a pieselor de schimb și capacitatea de întreținere post-vânzare. Pentru proiectele din străinătate, condițiile locale de alimentare cu energie, standardele materialelor, asistența pentru transport și instalare ar trebui, de asemenea, confirmate în prealabil pentru a reduce riscul de punere în funcțiune și adaptare.
