Analiza structurii centrale a electrolizoarelor cloro-alcaline: Anod, catod și ansamblu de membrane

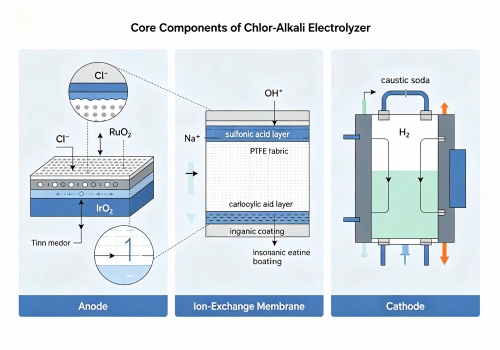

Esența unui electrolizor clor-alcalin este un reactor electrochimic controlat cu precizie. Curentul continuu intră prin anod și iese prin catod. Într-un spațiu extrem de îngust, saramura se descompune în clor gazos, hidrogen gazos și sodă caustică. Toate acestea sunt determinate de trei componente centrale proiectate cu precizie, care lucrează împreună: anodul, catodul și membrana de schimb ionic.

1. Structura anodică și proprietățile catalitice

Anodul este locul unde ionii de clorură își cedează electronii. Anodul unui electrolizor clor-alcalin modern este o plasă expandată de titan metalic, cu un strat de suprafață format din oxizi metalici mixți, cu o grosime de doar câțiva micrometri. Titanul este ales ca material substrat deoarece, în condițiile de polarizare anodică ale electrolizei, pe suprafața titanului se formează spontan o peliculă densă de dioxid de titan (TiO₂). Această peliculă este extrem de stabilă în clor gazos umed și saramură concentrată. Cu toate acestea, în timp ce pelicula de pasivare protejează titanul de coroziune, ea elimină și conductivitatea electrică a suprafeței titanului. Prin urmare, un strat catalitic la scară micrometrică este pulverizat pe suprafața titanului. Componenta principală a stratului de acoperire este dioxidul de ruteniu (RuO₂), un oxid cu conductivitate de nivel metalic. Funcția de lucru mecanic a RuO₂ se încadrează exact în banda interzisă a TiO₂, formând o „punte conductivă” în pelicula de pasivare TiO₂ care permite electronilor să treacă de la electrolit prin pelicula de pasivare la substratul de titan. Între timp, RuO₂ prezintă o activitate catalitică extrem de ridicată pentru reacția de evoluție a clorului (2Cl⁻ → Cl₂ + 2e⁻). La aceeași tensiune, rata de generare a clorului este mult mai mare decât rata de generare a oxigenului, îmbunătățind eficiența curentului. Cu toate acestea, un strat pur de RuO₂ se dizolvă lent în timpul funcționării pe termen lung în anolitul acid (pH 2-4). Prin urmare, dioxidul de iridiu (IrO₂) este adăugat la stratul de acoperire al DSA-urilor (anozi stabili dimensional) comerciale. Dioxidul de iridiu este mult mai stabil decât oxidul binar de ruteniu în medii acide, prelungind durata de viață a stratului de acoperire. Unele formulări conțin, de asemenea, SnO₂ ca stabilizator și dispersant. Acoperirile anodice ale celulelor diafragmei conțin de obicei mai mult SnO₂ deoarece anolitul celulei diafragmei are un pH mai mare, creând o nevoie mai mare de a suprima reacția secundară de evoluție a oxigenului.

2. Structura stratului membranar și selectivitatea ionilor

Modernul membrană clor-alcalină este un material compozit polimeric perfluorinat, format din patru straturi funcționale: cel mai gros strat este stratul de acid sulfonic, orientat spre anod. Acidul perfluorosulfonic (-SO₃H) este un superacid. Acest strat are un conținut ridicat de apă, iar ionii de sodiu trec prin el nestingheriți; este principalul strat conductiv al membranei, oferind o cale de rezistență scăzută. În spatele stratului de acid sulfonic se află o țesătură PTFE care asigură scheletul mecanic. Inerția chimică a lanțului de perfluorocarbon conferă membranei durabilitate în mediul extrem dublu, de condiții puternic oxidante și puternic alcaline. Scheletul PTFE asigură, de asemenea, că membrana nu suferă fluaj termic în timpul funcționării la temperaturi ridicate. Contracția sau dilatarea localizată a membranei ar provoca modificări ale spațiului cu electrozii, ducând la o densitate de curent locală necontrolată. Orientat spre catod se află stratul de acid carboxilic; acidul perfluorocarboxilic (-COOH) este un acid slab. Pe partea anodului acidă, bogată în apă, -COOH rămâne parțial sub formă de molecule neutre, cu canalele ionice pe jumătate deschise; Pe partea catodică alcalină, săracă în apă, -COOH se disociază complet în -COO⁻, iar sarcina negativă densă formează o barieră de excluziune Donnan care previne migrarea inversă a OH⁻. Stratul exterior este un înveliș anorganic cu grosimea de câțiva micrometri (de obicei oxizi poroși, cum ar fi ZrO₂). Prin formarea unei structuri de suprafață poroase și rugoase, aceasta reduce aderența suprafeței membranei la bule, permițând gazelor de clor și hidrogen produse prin electroliză să se desprindă rapid de suprafața membranei. O singură membrană de acid sulfonic nu are o densitate de sarcină negativă suficientă pentru a bloca eficient migrarea inversă a OH⁻. Concentrația de OH⁻ în catolit este mult mai mare decât cea din anolit, iar gradientul excesiv de concentrație determină OH⁻ să migreze înapoi prin membrană către anod, reducând considerabil eficiența curentului. Această problemă a fost ulterior rezolvată prin laminarea unui strat de acid carboxilic pe stratul de acid sulfonic. Densitatea de sarcină negativă a -COO⁻ în stratul de acid carboxilic este mult mai mare decât cea a -SO₃⁻, sporind repulsia OH⁻. Deși rezistența totală a membranei crește ușor, eficiența curentului sare de la 80% la 96–97%.

3. Direcțiile principale de cercetare și dezvoltare ale componentelor cheie

Aceste trei componente principale ale electrolizorului clor-alcalin reprezintă trei dimensiuni ale cercetării și dezvoltării: durabilitatea anozilor cu acoperire electrocatalitică în medii puternic oxidante; stabilitatea catozilor catalitici cu suprafață specifică mare în alcali puternici; și selectivitatea eficientă a ionilor a membranelor perfluorurate sub gradienți extremi de pH.

FAQ:

1. De ce are nevoie anodul de titan de un strat de oxid metalic mixt?

O peliculă naturală de pasivizare TiO₂ pe titan previne coroziunea, dar își pierde conductivitatea. Acoperirea compozită RuO₂-IrO₂ construiește o punte conductivă, oferă o activitate catalitică cu evoluție ridicată a clorului și îmbunătățește stabilitatea mediului acid.

2. Care este funcția IrO₂ și SnO₂ în acoperirile anodice?

IrO₂ îmbunătățește rezistența pe termen lung la acid a stratului de acoperire pentru a evita dizolvarea. SnO₂ acționează ca stabilizator și dispersant, ceea ce ajută la suprimarea reacțiilor secundare de evoluție a oxigenului pentru celulele diafragmei.

3. De ce adoptă membrana cloro-alcalină o structură cu strat dublu de acid sulfonic + acid carboxilic?

Stratul de acid sulfonic asigură o conductivitate ionică ridicată și o rezistență scăzută. Stratul de acid carboxilic formează o barieră puternică de excluziune Donnan pentru a bloca migrarea inversă a OH⁻, îmbunătățind considerabil eficiența curentului de la 80% la 96%–97%.
